Điều khiển LED SPI DMX: Phân biệt giao thức, chọn thiết bị

1. Điều khiển LED SPI DMX là gì?

Để lựa chọn đúng thiết bị, trước tiên cần hiểu ý nghĩa của SPI và DMX512 trong hệ thống LED. Mặc dù cả hai đều phục vụ mục đích truyền lệnh điều khiển ánh sáng, cách truyền dữ liệu và phạm vi ứng dụng của chúng có những điểm khác biệt đáng chú ý.

1. Bộ điều khiển LED SPI

SPI là viết tắt của Serial Peripheral Interface, một giao thức truyền dữ liệu nối tiếp được sử dụng phổ biến trong các hệ thống LED kỹ thuật số. Bộ điều khiển gửi dữ liệu đến các IC điều khiển LED, từ đó quản lý màu sắc và độ sáng của từng pixel hoặc nhóm pixel tùy theo cấu hình.

Một số dòng LED thường gặp trong hệ thống SPI gồm WS2811, WS2812B, SK6812 và APA102. Tuy nhiên, mỗi dòng có đặc điểm truyền tín hiệu riêng, vì vậy cần kiểm tra chính xác loại IC và yêu cầu điều khiển trước khi chọn thiết bị.

2. Bộ điều khiển LED DMX512

DMX512 là giao thức truyền dữ liệu điều khiển ánh sáng được sử dụng rộng rãi trong sân khấu, sự kiện và các hệ thống chiếu sáng chuyên nghiệp. Giao thức này cho phép truyền các giá trị điều khiển thông qua những kênh DMX để quản lý màu sắc, độ sáng và các chức năng được thiết bị hỗ trợ.

Trong hệ thống LED, DMX512 thường được sử dụng với các thiết bị tương thích DMX hoặc bộ giải mã chuyển tín hiệu DMX sang dạng điều khiển phù hợp với LED.

3. Mối liên hệ giữa SPI và DMX512

Một hệ thống có thể sử dụng cả hai giao thức nếu có thiết bị trung gian phù hợp. Chẳng hạn, bộ giải mã DMX sang SPI có thể nhận dữ liệu DMX512 và chuyển đổi thành tín hiệu điều khiển cho một số loại LED SPI tương thích.

Điều khiển LED SPI DMX không nhất thiết là một giao thức duy nhất. Đây có thể là cách gọi chung cho các thiết bị điều khiển SPI, DMX512 hoặc giải pháp kết hợp hai giao thức.

Xem thêm: Controller DMX512 là gì? Đặc điểm, chức năng và cách lựa chọn phù hợp

2. Điều khiển LED SPI DMX hoạt động như thế nào?

Hiểu được đường đi của tín hiệu giúp người dùng xác định đúng chức năng của từng thiết bị trong hệ thống. Tùy theo cấu hình, tín hiệu có thể được truyền trực tiếp từ bộ điều khiển hoặc thông qua bộ chuyển đổi giao thức.

1. Nguyên lý điều khiển LED SPI

Với hệ thống SPI, bộ điều khiển tạo dữ liệu theo định dạng mà IC LED hỗ trợ. Dữ liệu được truyền đến chuỗi LED để xác định trạng thái màu sắc và độ sáng của từng pixel hoặc nhóm pixel. Một số đặc điểm đáng chú ý gồm:

• Điều khiển theo pixel: Hỗ trợ quản lý từng điểm LED khi loại IC và bộ điều khiển cho phép.
• Tạo hiệu ứng ánh sáng: Có thể thiết lập các hiệu ứng chuyển màu, chạy sáng hoặc thay đổi độ sáng.
• Phụ thuộc vào IC LED: Mỗi loại LED có yêu cầu riêng về giao thức, tốc độ truyền và cách xử lý dữ liệu.
• Yêu cầu tín hiệu phù hợp: Cần xác định đúng kiểu tín hiệu, sơ đồ chân và mức điện áp logic theo thông số kỹ thuật của thiết bị.

2. Nguyên lý điều khiển LED DMX512

Đối với DMX512, bộ điều khiển truyền dữ liệu theo các kênh. Thiết bị nhận sử dụng những giá trị này để điều chỉnh các chức năng đã được nhà sản xuất quy định. Nếu cần sử dụng tín hiệu DMX512 cho LED SPI, hệ thống thường cần bộ giải mã tương thích. Thiết bị này tiếp nhận dữ liệu đầu vào, xử lý lệnh và xuất tín hiệu SPI phù hợp với loại LED được hỗ trợ.

Nguyên lý truyền dữ liệu của SPI và DMX512 khác nhau. Khi kết hợp hai giao thức, cần xác định rõ vai trò của bộ điều khiển, bộ giải mã và thiết bị nhận để tránh nhầm lẫn về khả năng tương thích.

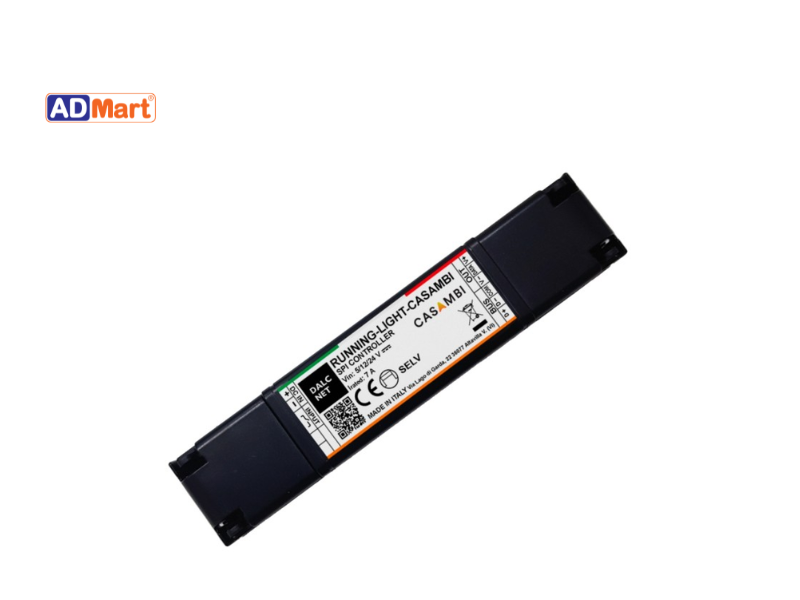

Điều khiển LED SPI DMX hoạt động như thế nào?

3. Điều khiển LED SPI DMX khác nhau ở những điểm nào?

SPI và DMX512 đều có thể phục vụ các ứng dụng điều khiển ánh sáng, nhưng chúng khác nhau về cấu trúc dữ liệu, cách kết nối và phạm vi sử dụng. Việc phân biệt hai giao thức là cơ sở để lựa chọn thiết bị phù hợp với hệ thống LED hiện có.

Tiêu chí	LED SPI	LED DMX512
Cách truyền dữ liệu	Theo giao thức của IC LED	Theo chuẩn truyền dữ liệu DMX512
Phương thức điều khiển	Có thể điều khiển từng pixel tùy loại IC	Điều khiển theo các kênh và chức năng được gán
Thiết bị nhận	IC LED SPI tương thích	Thiết bị DMX hoặc bộ giải mã DMX
Kết nối phổ biến	Tùy loại LED, có thể dùng đường dữ liệu và đường clock	Thường sử dụng đường truyền vi sai theo chuẩn DMX512
Khả năng kết hợp	Có thể kết hợp qua bộ chuyển đổi phù hợp	Có thể chuyển sang SPI bằng bộ giải mã tương thích
Điểm cần kiểm tra	IC, kiểu tín hiệu, thứ tự màu, điện áp logic	Chuẩn tín hiệu, địa chỉ DMX, số kênh và chế độ giải mã

Bảng so sánh LED SPI và LED DMX512

Một điểm quan trọng là không phải tất cả LED kỹ thuật số đều sử dụng cùng một chuẩn SPI. Tương tự, thiết bị có cổng DMX512 cũng không mặc nhiên điều khiển được mọi loại LED SPI nếu không có chức năng chuyển đổi phù hợp.

4. Những tiêu chí chọn bộ điều khiển LED SPI DMX phù hợp

Trên thị trường có nhiều dòng bộ điều khiển và bộ giải mã với chức năng khác nhau. Để lựa chọn thiết bị phù hợp, người mua nên đối chiếu thông số kỹ thuật của LED với khả năng xử lý tín hiệu của bộ điều khiển.

1. Xác định loại LED và IC điều khiển

Đây là tiêu chí cần ưu tiên. Người dùng nên kiểm tra mã IC, điện áp hoạt động, kiểu truyền dữ liệu và tài liệu kỹ thuật của LED. Những thông tin này quyết định thiết bị có thể giao tiếp trực tiếp với LED hay cần bộ chuyển đổi.

2. Kiểm tra giao thức đầu vào và đầu ra

Trước khi chọn thiết bị, cần phân biệt rõ các trường hợp:

• Bộ điều khiển SPI xuất tín hiệu SPI trực tiếp.
• Bộ điều khiển DMX512 xuất tín hiệu DMX để thiết bị tương thích tiếp nhận.
• Bộ giải mã DMX sang SPI nhận DMX512 và xuất dữ liệu SPI theo cấu hình hỗ trợ.
• Bộ điều khiển đa giao thức có thể hỗ trợ nhiều chuẩn nhưng vẫn bị giới hạn bởi thông số cụ thể của từng chế độ.

3. Đánh giá số lượng pixel và kênh điều khiển

Số pixel, số kênh dữ liệu và khả năng xử lý của thiết bị ảnh hưởng đến phạm vi điều khiển. Với DMX512, cần kiểm tra số kênh mà bộ điều khiển hoặc bộ giải mã hỗ trợ. Với SPI, cần đối chiếu số pixel tối đa, tốc độ làm mới và giới hạn dữ liệu của thiết bị.

4. Kiểm tra khả năng kết nối và phần mềm

Một số bộ điều khiển hỗ trợ phần mềm quản lý hiệu ứng, giao diện cấu hình hoặc kết nối với hệ thống điều khiển bên ngoài. Người dùng nên xem xét tính tương thích với phần mềm, phương thức kết nối và khả năng mở rộng trước khi lựa chọn.

Một bộ điều khiển phù hợp cần đáp ứng đồng thời yêu cầu về giao thức, loại LED, số lượng điểm điều khiển và phương thức kết nối. Kiểm tra kỹ thông số kỹ thuật sẽ giúp giảm rủi ro phát sinh khi tích hợp thiết bị.

Những tiêu chí chọn bộ điều khiển LED SPI DMX phù hợp

5. Điều khiển LED SPI DMX và những lưu ý về tương thích tín hiệu

Ngay cả khi các thiết bị có thông số điện áp tương đồng, chúng vẫn có thể không giao tiếp được nếu sử dụng giao thức hoặc định dạng dữ liệu khác nhau. Vì vậy, khả năng tương thích cần được đánh giá trên cả phương diện tín hiệu, dữ liệu và cấu hình điều khiển.

• Không nhầm lẫn giữa điện áp nguồn và điện áp tín hiệu: Điện áp cấp nguồn cho LED không đồng nghĩa với mức điện áp logic mà chân dữ liệu yêu cầu. Một số LED có thể cần mạch chuyển mức tín hiệu khi kết nối với bộ điều khiển. Cần căn cứ vào tài liệu kỹ thuật để xác định phương án tương thích.
• Kiểm tra thứ tự màu và định dạng dữ liệu: Các dòng LED có thể sử dụng thứ tự màu RGB, GRB, RGBW hoặc định dạng khác. Nếu cấu hình không khớp, màu sắc hiển thị có thể sai lệch dù tín hiệu vẫn được truyền. Tốc độ truyền và các thông số thời gian cũng cần phù hợp với IC LED.
• Xác định đúng chức năng của bộ giải mã: Bộ giải mã DMX sang SPI không giống bộ chuyển đổi tín hiệu thông thường. Thiết bị phải hỗ trợ đúng chuẩn LED, chế độ dữ liệu và số lượng pixel cần điều khiển. Ngoài ra, người dùng cần kiểm tra số kênh DMX được sử dụng để bảo đảm dữ liệu có thể đáp ứng cấu hình mong muốn.
• Ưu tiên tài liệu kỹ thuật từ nhà sản xuất: Thông tin về giao thức hỗ trợ, sơ đồ kết nối, giới hạn pixel và phần mềm điều khiển nên được đối chiếu từ tài liệu chính thức. Không nên chỉ dựa vào tên gọi thương mại vì các sản phẩm có tên tương tự vẫn có thể khác nhau về tính năng.

Tương thích tín hiệu là yếu tố quyết định khả năng vận hành ổn định của hệ thống. Khi chọn thiết bị, cần kiểm tra đồng bộ giao thức, mức tín hiệu, định dạng dữ liệu và giới hạn điều khiển thay vì chỉ đối chiếu điện áp.
