Controller DMX512 là gì? Đặc điểm, chức năng và cách lựa chọn phù hợp

1. Controller DMX512 là gì? Vai trò trong hệ thống đèn LED

Controller DMX512 là thiết bị điều khiển được sử dụng để quản lý hoạt động của các thiết bị chiếu sáng tương thích với giao thức DMX512. Thiết bị cho phép người dùng gửi tín hiệu điều khiển đến đèn LED, bộ giải mã hoặc các thiết bị chiếu sáng khác nhằm thay đổi trạng thái hoạt động theo chương trình được thiết lập.

Trong lĩnh vực chiếu sáng quảng cáo và kiến trúc, nhu cầu điều khiển nhiều đèn cùng lúc ngày càng phổ biến. Thay vì điều chỉnh từng thiết bị riêng lẻ, bộ điều khiển DMX512 giúp tập trung tín hiệu, hỗ trợ đồng bộ hoạt động và tạo ra nhiều hiệu ứng ánh sáng khác nhau tùy theo cấu hình hệ thống.

DMX512 là giao thức truyền thông điều khiển kỹ thuật số được sử dụng rộng rãi trong ngành chiếu sáng chuyên nghiệp. Một đường truyền DMX512 tiêu chuẩn có thể quản lý tối đa 512 kênh điều khiển, thường được gọi là một universe. Số lượng đèn có thể kết nối phụ thuộc vào số kênh mỗi thiết bị sử dụng và cách tổ chức hệ thống.

Đối với đèn LED RGB, RGBW hoặc các thiết bị có nhiều chức năng, mỗi đèn có thể cần nhiều kênh để điều khiển màu sắc, độ sáng và hiệu ứng. Vì vậy, việc lựa chọn bộ điều khiển cần căn cứ vào số lượng kênh thực tế thay vì chỉ dựa trên số lượng đèn.

Controller DMX512 đóng vai trò truyền và quản lý tín hiệu điều khiển trong hệ thống chiếu sáng. Thiết bị phù hợp giúp các đèn tương thích hoạt động đồng bộ và đáp ứng nhu cầu điều chỉnh ánh sáng linh hoạt.

Xem thêm: Bộ chuyển đổi Art-Net sang DMX: Chức năng và cách lựa chọn

2. Đặc điểm và nguyên lý hoạt động của controller DMX512

Về cơ bản, hệ thống DMX512 sử dụng tín hiệu truyền thông nối tiếp, thường thông qua đường truyền vi sai RS-485. Bộ điều khiển gửi dữ liệu theo các kênh đã được thiết lập, còn thiết bị nhận sẽ đọc dữ liệu thuộc địa chỉ của mình để thực hiện lệnh tương ứng.

Chẳng hạn, với đèn LED RGB sử dụng ba kênh, mỗi kênh có thể điều khiển một thành phần màu đỏ, xanh lá hoặc xanh dương. Khi giá trị của các kênh thay đổi, màu sắc đầu ra cũng thay đổi theo. Với đèn RGBW hoặc đèn có thêm chức năng, số kênh điều khiển có thể tăng lên.

Một số đặc điểm đáng chú ý gồm:

• Khả năng điều khiển nhiều kênh: Một universe DMX512 tiêu chuẩn có tối đa 512 kênh dữ liệu điều khiển.
• Tín hiệu truyền ổn định khi triển khai đúng kỹ thuật: Đường truyền vi sai giúp hệ thống có khả năng chống nhiễu tốt hơn trong môi trường phù hợp.
• Điều khiển theo địa chỉ: Mỗi thiết bị nhận được cấu hình địa chỉ bắt đầu để xác định nhóm kênh điều khiển tương ứng.
• Hỗ trợ nhiều dạng thiết bị: Có thể sử dụng với đèn RGB, RGBW, đèn đổi màu và các thiết bị có giao tiếp DMX tương thích.
• Khả năng lập trình hiệu ứng: Tùy bộ điều khiển, người dùng có thể thiết lập màu sắc, độ sáng, chuyển cảnh hoặc các chuỗi hiệu ứng theo thời gian.

Cần lưu ý rằng DMX512 là giao thức truyền dữ liệu điều khiển, không phải giao thức cấp nguồn cho đèn. Nguồn điện vẫn phải được cung cấp theo yêu cầu của từng thiết bị. Ngoài ra, khả năng chống nước, số lượng hiệu ứng và cách vận hành phụ thuộc vào cấu tạo cụ thể của bộ điều khiển.

Đặc điểm và nguyên lý hoạt động của controller DMX512

3. Các chức năng phổ biến của controller DMX512

Tùy dòng sản phẩm và mục đích sử dụng, bộ điều khiển có thể cung cấp những chức năng khác nhau. Việc xác định rõ nhu cầu điều khiển sẽ giúp lựa chọn thiết bị đáp ứng đúng yêu cầu mà không cần sử dụng cấu hình quá phức tạp.

Những chức năng thường gặp bao gồm điều chỉnh độ sáng, thay đổi màu sắc, lựa chọn chương trình hiệu ứng và đồng bộ hoạt động giữa nhiều thiết bị chiếu sáng. Một số dòng còn hỗ trợ lập trình cảnh sáng, điều khiển theo lịch hoặc kết nối với phần mềm chuyên dụng.

• Điều chỉnh độ sáng và màu sắc: Đối với các dòng đèn LED nhiều màu, bộ điều khiển có thể thay đổi giá trị kênh để điều chỉnh màu sắc và cường độ sáng. Khả năng điều khiển cụ thể phụ thuộc vào số kênh và chế độ hoạt động được nhà sản xuất quy định.
• Chuyển đổi hiệu ứng ánh sáng: Một số thiết bị hỗ trợ hiệu ứng nhấp nháy, chuyển màu, đổi màu tuần tự hoặc thay đổi độ sáng theo chương trình. Các dòng cao cấp hơn có thể cho phép người dùng tạo và lưu những cảnh sáng riêng để sử dụng khi cần.
• Đồng bộ nhiều thiết bị: Khi các đèn được kết nối và thiết lập địa chỉ đúng cách, bộ điều khiển có thể gửi lệnh để nhiều thiết bị hoạt động theo cùng một kịch bản. Đây là chức năng hữu ích trong hệ thống chiếu sáng facade, sân khấu, sự kiện và các công trình kiến trúc.
• Lưu và phát lại chương trình: Tùy cấu hình, bộ điều khiển có thể lưu chương trình hoặc cảnh sáng để phát lại mà không cần thiết lập lại mỗi lần sử dụng. Với hệ thống có yêu cầu thay đổi hiệu ứng thường xuyên, chức năng này giúp quản lý nội dung chiếu sáng thuận tiện hơn.

Chức năng của controller DMX512 phụ thuộc vào dòng sản phẩm và khả năng lập trình. Người dùng nên xác định những hiệu ứng cần sử dụng trước khi lựa chọn để bảo đảm thiết bị đáp ứng đúng mục đích.

4. Ứng dụng của controller DMX512 trong chiếu sáng quảng cáo và kiến trúc

Trong lĩnh vực quảng cáo, thiết bị có thể được sử dụng với những hệ thống đèn LED tương thích nhằm tạo hiệu ứng ánh sáng cho mặt tiền, biển hiệu hoặc các khu vực trang trí. Đối với công trình kiến trúc, khả năng điều khiển nhiều đèn giúp quản lý màu sắc và trạng thái chiếu sáng tập trung hơn.

Một số ứng dụng tiêu biểu gồm:

• Đèn LED facade: Hỗ trợ điều khiển màu sắc và hiệu ứng trên hệ thống đèn mặt dựng có giao tiếp DMX512.
• Chiếu sáng sân khấu: Điều chỉnh màu sắc, độ sáng và hiệu ứng của các thiết bị đèn phục vụ chương trình biểu diễn.
• Chiếu sáng kiến trúc: Quản lý hiệu ứng ánh sáng tại mặt tiền, công trình công cộng hoặc các khu vực trang trí.
• Chiếu sáng cảnh quan: Điều khiển những thiết bị tương thích được sử dụng trong các khu vực ngoài trời.
• Hệ thống ánh sáng sự kiện: Hỗ trợ thay đổi chương trình ánh sáng theo từng nội dung hoặc thời điểm sử dụng.

Tuy nhiên, việc ứng dụng thực tế cần căn cứ vào giao thức điều khiển của đèn. Không phải mọi loại LED đều có thể kết nối trực tiếp với bộ điều khiển DMX512. Với các dòng đèn sử dụng tín hiệu PWM, SPI hoặc phương thức điều khiển khác, có thể cần bộ giải mã hoặc thiết bị chuyển đổi tương thích.

Đối với môi trường ngoài trời, người dùng cũng cần kiểm tra cấp bảo vệ của bộ điều khiển, đầu nối và các thiết bị liên quan. Khả năng chống nước của đèn không đồng nghĩa với việc toàn bộ hệ thống điều khiển đều phù hợp để lắp đặt ngoài trời.

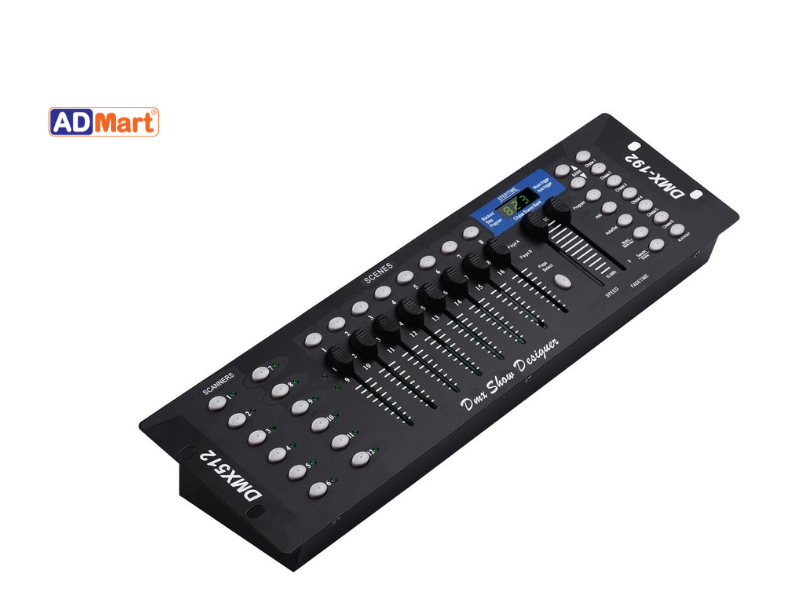

Ứng dụng của controller DMX512 trong chiếu sáng quảng cáo và kiến trúc

5. Kinh nghiệm lựa chọn controller DMX512 phù hợp

Trên thị trường có nhiều dòng điều khiển DMX512 với cấu hình, giao diện và khả năng lập trình khác nhau. Để lựa chọn đúng sản phẩm, người dùng nên đối chiếu thông số kỹ thuật với nhu cầu vận hành của hệ thống thay vì chỉ dựa vào hình thức bên ngoài.

Trước hết, cần xác định loại đèn sẽ sử dụng. Các dòng đèn RGB, RGBW hoặc đèn có nhiều chức năng có thể yêu cầu số kênh điều khiển khác nhau. Nếu tổng số kênh cần quản lý vượt quá khả năng của một universe, cần cân nhắc bộ điều khiển có nhiều universe hoặc phương án mở rộng phù hợp.

Tiếp theo, nên kiểm tra các tiêu chí quan trọng sau:

• Số kênh điều khiển: Phải đáp ứng tổng số kênh mà các thiết bị chiếu sáng yêu cầu.
• Khả năng tương thích: Kiểm tra giao thức, sơ đồ chân kết nối và yêu cầu tín hiệu của đèn hoặc bộ giải mã.
• Phương thức vận hành: Xác định nhu cầu sử dụng chế độ tự động, điều khiển thủ công, bảng điều khiển vật lý hay phần mềm.
• Khả năng lưu chương trình: Cần thiết nếu hệ thống thường xuyên sử dụng các cảnh sáng hoặc hiệu ứng đã thiết lập.
• Môi trường sử dụng: Kiểm tra cấp bảo vệ, điều kiện nhiệt độ và yêu cầu lắp đặt của thiết bị.
• Khả năng mở rộng: Cân nhắc nhu cầu bổ sung đèn hoặc tăng số kênh trong tương lai.

Ngoài ra, cần chú ý đến cách bố trí đường truyền. Với hệ thống DMX512 sử dụng đường truyền RS-485, việc đi dây đúng cấu hình, sử dụng cáp phù hợp và kết thúc tuyến bằng điện trở đúng tiêu chuẩn khi cần sẽ giúp hạn chế lỗi truyền dữ liệu. Các nhánh rẽ không phù hợp có thể làm giảm độ ổn định của tín hiệu.

Nếu sử dụng bộ giải mã DMX512, cần kiểm tra số kênh đầu ra, loại tải và giới hạn dòng điện mà thiết bị hỗ trợ. Không nên mặc định rằng bộ điều khiển có thể cấp nguồn trực tiếp cho đèn nếu nhà sản xuất không công bố chức năng đó.
