Biểu đồ phân bố ánh sáng là một trong những tài liệu quang học quan trọng giúp người dùng hiểu rõ đặc tính phát sáng và hướng phân bổ cường độ ánh sáng của đèn LED. Thông qua các đường cong thể hiện trên biểu đồ, người xem có thể nhận biết đèn tập trung ánh sáng theo một hướng, tỏa rộng hay phân bố theo nhiều phương khác nhau. Đây cũng là cơ sở để tham khảo, đối chiếu thông số giữa các dòng đèn chiếu sáng kiến trúc, đèn LED Facade, đèn chiếu điểm và nhiều thiết bị chiếu sáng chuyên dụng khác.
Khi tìm hiểu một thiết bị chiếu sáng, ngoài công suất, quang thông hay nhiệt độ màu, đặc tính phân bố ánh sáng cũng là thông tin đáng quan tâm. Mỗi loại đèn có cấu tạo quang học khác nhau nên hướng phát sáng và cường độ ánh sáng theo từng góc cũng không giống nhau.
Biểu đồ phân bố ánh sáng là hình biểu diễn đặc tính phân bố cường độ sáng của nguồn sáng theo các góc quan sát nhất định. Dữ liệu này thường được thể hiện bằng đường cong trong hệ tọa độ cực, cho phép người đọc hình dung ánh sáng được phát ra mạnh hay yếu theo từng hướng.
Khác với quang thông thể hiện tổng lượng ánh sáng phát ra, cường độ sáng mô tả lượng ánh sáng theo một hướng xác định, với đơn vị candela (cd). Vì vậy, hai mẫu đèn có công suất hoặc quang thông tương đương vẫn có thể tạo ra đặc tính chiếu sáng khác nhau do sự khác biệt về thấu kính, chóa phản quang và cấu trúc quang học.
Thông tin trên biểu đồ đặc biệt hữu ích khi tìm hiểu các loại đèn LED chiếu điểm, đèn Wall Washer, đèn Flood Light hoặc đèn LED Facade. Đây là những thiết bị có đặc tính phát sáng được tối ưu theo các mục đích sử dụng khác nhau.
Biểu đồ giúp làm rõ đặc tính phát sáng theo từng hướng, bổ sung thông tin mà công suất và quang thông chưa thể hiện đầy đủ. Đây là dữ liệu quan trọng để tham khảo khi đánh giá và so sánh các thiết bị chiếu sáng.
Xem thêm: Photometric IES LDT là gì? Phân biệt và ứng dụng dữ liệu chiếu sáng
Để đọc đúng tài liệu quang học, người xem cần nhận biết những thành phần thường xuất hiện trên biểu đồ. Tùy loại đèn và phương pháp đo, cách trình bày có thể khác nhau, nhưng các thông tin về góc, cường độ sáng và mặt phẳng đo thường giữ vai trò chủ đạo.
1. Đường cong phân bố cường độ sáng
Đường cong cho biết cường độ sáng thay đổi như thế nào khi hướng quan sát thay đổi. Trên biểu đồ dạng cực, khoảng cách từ đường cong đến tâm thể hiện giá trị cường độ sáng theo tỷ lệ của trục, còn vị trí góc cho biết hướng phát sáng tương ứng.
Nếu đường cong kéo dài theo một hướng nhất định, đèn có thể tập trung cường độ sáng theo hướng đó. Ngược lại, đường cong mở rộng trên nhiều góc cho thấy ánh sáng được phân bổ theo phạm vi góc rộng hơn. Cần đọc theo thang đo cụ thể của tài liệu, không chỉ dựa vào hình dáng đường cong.
2. Trục góc và đơn vị cường độ sáng
Trục góc thường được biểu diễn bằng độ (°), giúp xác định hướng phát sáng. Cường độ sáng thường sử dụng đơn vị candela (cd), đôi khi được chuẩn hóa theo quang thông hoặc thể hiện dưới dạng tỷ lệ để thuận tiện cho việc so sánh.
3. Các mặt phẳng đo
Nhiều tài liệu thể hiện đường cong theo hai mặt phẳng phân bố khác nhau, thường ký hiệu C0–C180 và C90–C270. Các mặt phẳng này mô tả đặc tính cường độ sáng theo những hướng đo khác nhau quanh đèn. Nếu hai đường cong có hình dạng tương tự, đèn có thể có đặc tính phân bố gần đối xứng trong các mặt phẳng được thể hiện. Nếu đường cong khác biệt đáng kể, nguồn sáng có thể phân bố không đồng đều theo các hướng đó.
Đường cong, trục góc, đơn vị cường độ sáng và mặt phẳng đo là những yếu tố cần kiểm tra trước khi diễn giải dữ liệu. Đọc đầy đủ các thành phần này giúp hạn chế nhầm lẫn khi đối chiếu tài liệu giữa nhiều mẫu đèn.
Các thành phần cơ bản trên biểu đồ phân bố ánh sáng
Sau khi xác định các thành phần cơ bản, bước tiếp theo là hiểu mối liên hệ giữa hình dạng đường cong, cường độ sáng và góc chiếu. Đây là nội dung hữu ích khi tham khảo thông số của các dòng đèn LED có đặc tính quang học khác nhau.
1. Nhận biết đèn có góc chiếu hẹp hay rộng
Góc chiếu thường được sử dụng để mô tả phạm vi góc mà chùm sáng đáp ứng một tiêu chí cường độ nhất định. Với nhiều loại đèn, góc chiếu được xác định tại vị trí cường độ sáng giảm xuống còn 50% cường độ cực đại, nhưng quy ước cụ thể cần được kiểm tra trong tài liệu của nhà sản xuất.
Một số đặc điểm thường gặp gồm:
Cần lưu ý rằng góc chiếu rộng không đồng nghĩa với cường độ sáng tại mọi vị trí đều cao. Tương tự, góc chiếu hẹp cũng không tự động cho biết tổng lượng ánh sáng của đèn lớn hơn.
2. Đọc cường độ sáng theo từng hướng
Khi quan sát đường cong, hãy xác định hướng có cường độ sáng cao nhất, sau đó so sánh mức cường độ ở các góc khác. Nếu tài liệu có nhiều đường cong, cần kiểm tra chú giải để biết mỗi đường tương ứng với mặt phẳng đo hoặc điều kiện đo nào.
Việc đọc góc chiếu cần kết hợp hình dạng đường cong với quy ước đo của nhà sản xuất. Đánh giá đồng thời góc chiếu và cường độ sáng sẽ cho cái nhìn chính xác hơn về đặc tính quang học của thiết bị.
Trong tài liệu kỹ thuật đèn LED, biểu đồ phân bố cường độ sáng thường xuất hiện cùng nhiều chỉ số khác. Mỗi thông số mô tả một khía cạnh riêng, vì vậy không nên sử dụng chúng thay thế cho nhau.
Hai chỉ số này cung cấp thông tin về chất lượng màu ánh sáng, trong khi đường cong phân bố chủ yếu thể hiện đặc tính cường độ theo hướng. Một thiết bị có phân bố ánh sáng phù hợp chưa chắc đã đáp ứng mọi yêu cầu về màu sắc.

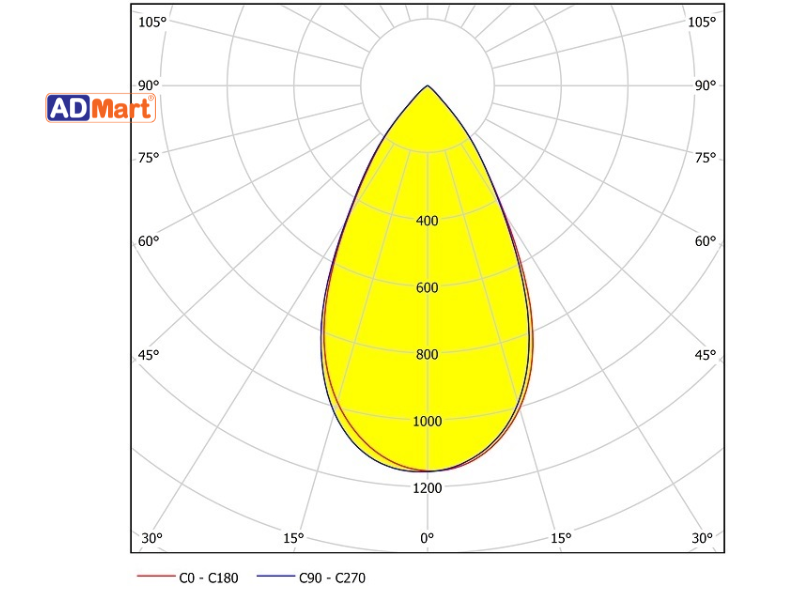

Phân biệt biểu đồ phân bố ánh sáng với các thông số quang học khác
Trong lĩnh vực chiếu sáng kiến trúc, dữ liệu quang học là nguồn tham khảo hữu ích để hiểu đặc tính của từng dòng đèn. Khi lựa chọn vật tư, việc xem xét tài liệu kỹ thuật giúp người mua đối chiếu sản phẩm theo yêu cầu sử dụng thay vì chỉ nhìn vào hình thức bên ngoài.
1. Tham khảo đặc tính của các dòng đèn LED
Với đèn LED Facade, đèn Wall Washer và Flood Light, đường cong phân bố có thể giúp nhận biết sự khác nhau giữa đặc tính chiếu tập trung, chiếu tỏa rộng hoặc phân bố theo hướng không đối xứng. Mỗi dòng sản phẩm có thể có nhiều phiên bản thấu kính và góc chiếu, vì vậy tên gọi chung chưa đủ để xác định đặc tính quang học cụ thể.
2. Đối chiếu tài liệu giữa các sản phẩm
Khi so sánh các mẫu đèn, nên kiểm tra những thông tin sau:
Các thông tin cần được đối chiếu trên cùng cơ sở đo lường. Ví dụ, hai đường cong được chuẩn hóa theo những cách khác nhau có thể không phản ánh trực tiếp sự chênh lệch cường độ sáng tuyệt đối.
3. Vai trò của dữ liệu IES và LDT
IES và LDT là các định dạng tệp dữ liệu quang học được sử dụng trong lĩnh vực chiếu sáng. Chúng có thể chứa thông tin phân bố cường độ sáng và những dữ liệu liên quan, tùy định dạng và nội dung tệp. So với hình ảnh biểu đồ tĩnh, tệp dữ liệu cho phép phần mềm chuyên dụng đọc thông số chi tiết hơn. Khi cần kiểm tra thông tin, người dùng nên ưu tiên tài liệu đúng mã sản phẩm và phiên bản quang học. Điều này đặc biệt quan trọng với các dòng đèn có nhiều tùy chọn góc chiếu hoặc cấu hình thấu kính.
Dữ liệu phân bố ánh sáng giúp người mua hiểu và đối chiếu đặc tính quang học của đèn LED một cách có cơ sở. Kết hợp biểu đồ với thông số kỹ thuật và tệp IES/LDT sẽ hỗ trợ quá trình lựa chọn vật tư phù hợp với yêu cầu sử dụng.
Biểu đồ phân bố ánh sáng là tài liệu quan trọng để tìm hiểu đặc tính phát sáng theo hướng của các thiết bị LED. Nắm được cách đọc đường cong, góc chiếu, cường độ sáng và mặt phẳng đo sẽ giúp người dùng phân biệt các đặc tính quang học và đối chiếu thông số giữa nhiều dòng sản phẩm.
Đối với nhu cầu tìm hiểu vật tư chiếu sáng kiến trúc, nên xem biểu đồ cùng dữ liệu kỹ thuật chính thức của nhà sản xuất để có đánh giá đầy đủ hơn. AD Mart định hướng cung cấp các dòng vật tư quảng cáo và LED, hỗ trợ khách hàng tham khảo thông tin sản phẩm theo nhu cầu sử dụng thực tế.
THÔNG TIN LIÊN HỆ:
Fanpage: https://www.facebook.com/admartvietnam.co.ltd
Zalo Ad-mart Việt Nam: https://zalo.me/1478895136430181055

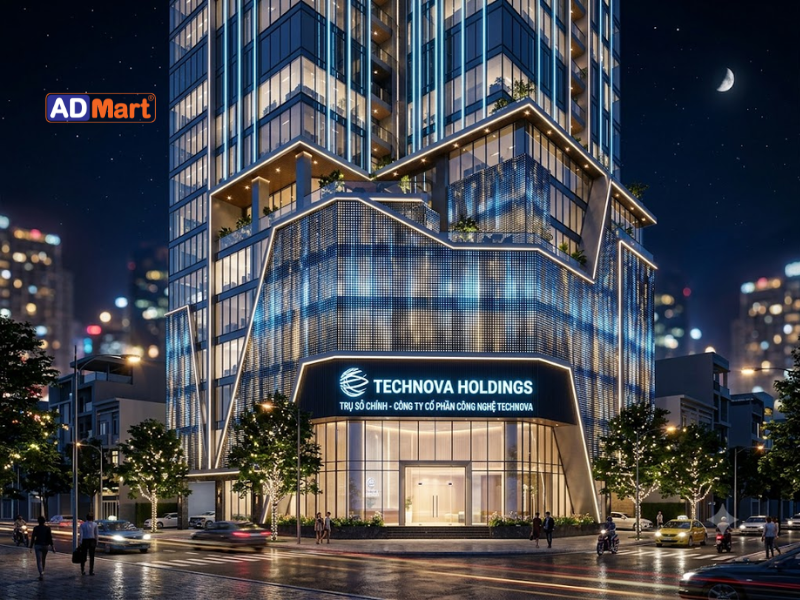

Nhà thầu biển bảng thi công LED mặt dựng cần lựa chọn nguồn vật tư phù hợp để đáp ứng yêu cầu về chất lượng
