Giao thức điều khiển LED mặt dựng: DMX512, Art-Net và SPI

1. Giao thức điều khiển LED mặt dựng là gì?

Trước khi tìm hiểu từng chuẩn điều khiển, cần phân biệt giao thức truyền dữ liệu với thiết bị trực tiếp phát tín hiệu đến đèn. Đây là cơ sở để hiểu cách các thành phần trong hệ thống LED Facade phối hợp với nhau.

Giao thức điều khiển LED mặt dựng là tập hợp các quy tắc quy định cách dữ liệu điều khiển được mã hóa, truyền đi và tiếp nhận giữa các thiết bị. Dữ liệu có thể chứa thông tin về màu sắc, độ sáng hoặc trạng thái của từng điểm LED, tùy thuộc vào loại hệ thống được sử dụng.

Trong một hệ thống điều khiển LED kiến trúc, các thành phần thường có vai trò như sau:

• Phần mềm điều khiển: Tạo nội dung hiển thị, hiệu ứng màu sắc và kịch bản ánh sáng.
• Bộ điều khiển: Chuyển đổi hoặc phân phối dữ liệu theo giao thức mà hệ thống hỗ trợ.
• Giao thức truyền thông: Quy định định dạng và phương thức truyền dữ liệu giữa các thiết bị.
• LED và mạch nhận tín hiệu: Tiếp nhận dữ liệu để điều chỉnh trạng thái chiếu sáng theo lệnh điều khiển.

Không phải mọi loại LED đều sử dụng chung một giao thức. LED DMX, LED Pixel sử dụng IC điều khiển và các hệ thống LED đơn sắc có thể yêu cầu phương thức điều khiển khác nhau.

Xem thêm: Điều khiển LED SPI DMX: Phân biệt giao thức, chọn thiết bị

2. Các giao thức điều khiển LED mặt dựng phổ biến hiện nay

Mỗi giao thức có nguyên lý truyền dữ liệu và phạm vi ứng dụng riêng. Với hệ thống LED Facade, ba chuẩn thường được quan tâm là DMX512, Art-Net và SPI. Việc phân biệt các chuẩn này giúp người mua xác định đúng nhóm bộ điều khiển và thiết bị cần sử dụng.

1. DMX512

DMX512 là giao thức truyền thông kỹ thuật số được sử dụng rộng rãi trong lĩnh vực điều khiển ánh sáng. Chuẩn này truyền dữ liệu qua kết nối nối tiếp, thường sử dụng đường truyền RS-485, để gửi lệnh đến các thiết bị chiếu sáng tương thích.

Một đường DMX512 tiêu chuẩn có thể truyền tối đa 512 kênh dữ liệu trong một universe. Mỗi kênh có giá trị từ 0 đến 255, cho phép điều khiển các thông số như độ sáng hoặc màu sắc tùy theo cấu hình của thiết bị nhận. Trong hệ thống LED mặt dựng, DMX512 phù hợp với các thiết bị LED có hỗ trợ chuẩn này, đặc biệt khi cần đồng bộ hiệu ứng ánh sáng giữa nhiều thiết bị.

2. Art-Net

Art-Net là giao thức truyền dữ liệu điều khiển ánh sáng thông qua mạng Ethernet, cho phép phân phối dữ liệu DMX qua hạ tầng mạng IP. Giải pháp này thường được sử dụng khi hệ thống có nhiều bộ nhận tín hiệu hoặc cần quản lý nhiều universe.

Art-Net không phải giao thức trực tiếp điều khiển mọi loại LED. Thông thường, bộ điều khiển hoặc phần mềm phát dữ liệu Art-Net sẽ gửi tín hiệu đến node tương thích, sau đó node chuyển dữ liệu thành DMX512 hoặc định dạng đầu ra phù hợp với thiết bị nhận. Đối với LED kiến trúc, Art-Net giúp mở rộng khả năng phân phối dữ liệu, nhưng hiệu quả thực tế còn phụ thuộc vào băng thông, cấu hình mạng và năng lực xử lý của thiết bị.

3. SPI

SPI là phương thức truyền dữ liệu nối tiếp được sử dụng trong nhiều dòng LED Pixel có IC điều khiển. Tùy loại IC, dữ liệu có thể được truyền qua đường DATA, CLOCK hoặc cấu trúc tín hiệu riêng của từng dòng LED.

SPI thường được ứng dụng khi cần điều khiển từng điểm LED hoặc từng nhóm điểm ảnh độc lập. Tuy nhiên, không phải tất cả LED Pixel đều sử dụng cùng một chuẩn tín hiệu. Một số dòng LED địa chỉ hóa dùng phương thức truyền dữ liệu một dây thay vì SPI đồng bộ theo nghĩa truyền thống.

DMX512, Art-Net và SPI không hoàn toàn thay thế cho nhau. Muốn lựa chọn chính xác, cần căn cứ vào loại LED, chuẩn tín hiệu đầu vào và khả năng xuất dữ liệu của bộ điều khiển.

Các giao thức điều khiển LED mặt dựng phổ biến hiện nay

3. Phân biệt DMX512, Art-Net và SPI trong hệ thống LED mặt dựng

Sau khi nắm được đặc điểm từng chuẩn, việc so sánh theo phương thức truyền dữ liệu, thiết bị tương thích và phạm vi ứng dụng sẽ giúp xác định giải pháp phù hợp hơn với nhu cầu sử dụng.

Tiêu chí	DMX512	Art-Net	SPI
Phương thức truyền	Truyền nối tiếp, thường qua RS-485	Qua mạng Ethernet/IP	Truyền dữ liệu nối tiếp theo IC hỗ trợ
Vai trò chính	Truyền lệnh điều khiển ánh sáng	Phân phối dữ liệu điều khiển qua mạng	Điều khiển LED Pixel tương thích
Thiết bị nhận	Đèn hoặc bộ nhận DMX	Node Art-Net hoặc thiết bị tương thích	LED Pixel/IC hỗ trợ chuẩn tín hiệu tương ứng
Khả năng mở rộng	Theo số universe và cấu hình đường truyền	Thuận tiện mở rộng phân phối dữ liệu qua mạng	Phụ thuộc IC, cấu trúc chuỗi và bộ điều khiển
Lưu ý tương thích	Đúng chuẩn DMX512	Đúng phiên bản và cấu hình mạng	Đúng IC, điện áp và định dạng dữ liệu

Bảng so sánh DMX512, Art-Net và SPI

Trong thực tế, Art-Net có thể đóng vai trò vận chuyển dữ liệu DMX512 qua mạng, còn SPI có thể được sử dụng ở đầu ra để điều khiển các dòng LED Pixel tương ứng. Vì vậy, một hệ thống có thể kết hợp nhiều giao thức thay vì chỉ sử dụng một chuẩn duy nhất.

4. Cách lựa chọn giao thức điều khiển LED mặt dựng phù hợp

Để lựa chọn đúng giao thức điều khiển LED mặt dựng, người mua cần xác định loại LED đang sử dụng và kiểm tra thông số kỹ thuật của các thiết bị liên quan. Đây cũng là bước quan trọng khi chuẩn bị danh mục vật tư cho hệ thống LED kiến trúc.

Một số tiêu chí cần kiểm tra gồm:

• Loại LED: Xác định LED DMX, LED Pixel hay dòng đèn sử dụng phương thức điều khiển khác.
• Chuẩn tín hiệu đầu vào: Kiểm tra thiết bị nhận hỗ trợ DMX512, Art-Net, SPI hay chuẩn riêng của nhà sản xuất.
• Khả năng xuất dữ liệu: Đối chiếu số universe, số kênh, số điểm ảnh và năng lực xử lý của bộ điều khiển.
• Điện áp và thông số điện: Kiểm tra điện áp cấp nguồn, dòng điện và yêu cầu kết nối của LED, bộ điều khiển.
• Khả năng mở rộng: Xác định hệ thống có cần phân phối dữ liệu qua mạng, bổ sung node hoặc chia thành nhiều vùng điều khiển hay không.

Ví dụ, nếu LED nhận tín hiệu DMX512, bộ điều khiển cần có đầu ra DMX trực tiếp hoặc sử dụng node chuyển đổi tương thích. Nếu sử dụng LED Pixel giao tiếp SPI, cần chọn bộ điều khiển hỗ trợ đúng loại IC và định dạng tín hiệu. Không thể kết nối trực tiếp chỉ vì hai thiết bị đều được quảng cáo là hỗ trợ LED RGB.

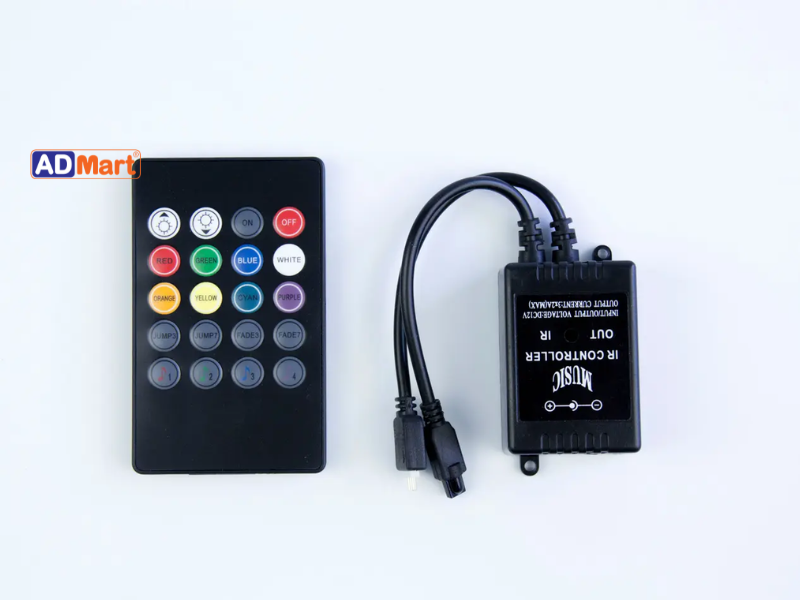

Cách lựa chọn giao thức điều khiển LED mặt dựng phù hợp

5. Những lỗi tương thích thường gặp khi sử dụng

Ngay cả khi sử dụng đúng nhóm giao thức, hệ thống vẫn có thể gặp lỗi nếu thông số cấu hình hoặc chuẩn kết nối giữa các thiết bị không đồng nhất. Nhận diện sớm các vấn đề này giúp quá trình kiểm tra vật tư và vận hành thuận lợi hơn.

Một số lỗi thường gặp bao gồm:

• Chọn sai giao thức đầu ra: Bộ điều khiển xuất Art-Net nhưng thiết bị nhận chỉ hỗ trợ DMX512 và không có node chuyển đổi phù hợp. Trong trường hợp này, cần bổ sung thiết bị trung gian tương thích hoặc lựa chọn bộ điều khiển có đầu ra phù hợp.
• Cấu hình sai địa chỉ hoặc kênh: Với DMX512, địa chỉ bắt đầu và số kênh sử dụng của từng thiết bị cần được thiết lập chính xác. Với Art-Net, cần kiểm tra universe và cấu hình mạng. Với LED Pixel, cần xác nhận thứ tự màu, số điểm ảnh và định dạng dữ liệu theo tài liệu kỹ thuật.
• Nhầm lẫn giữa tín hiệu và nguồn cấp: Giao thức truyền dữ liệu không đồng nghĩa với điện áp cấp nguồn cho LED. Một hệ thống truyền tín hiệu đúng vẫn có thể hoạt động không ổn định nếu nguồn điện, dòng tải hoặc cách phân phối nguồn không đáp ứng yêu cầu của thiết bị.
• Không kiểm tra khả năng tương thích của IC: Các dòng LED Pixel có thể sử dụng IC với cấu trúc dữ liệu khác nhau. Bộ điều khiển không hỗ trợ đúng IC có thể khiến LED không sáng, sai màu hoặc hoạt động không đồng bộ.

Khi xảy ra lỗi, nên kiểm tra lần lượt giao thức, cấu hình dữ liệu, kết nối tín hiệu và nguồn cấp. Đối chiếu thông số từ nhà sản xuất là cách đáng tin cậy để xác định nguyên nhân và lựa chọn thiết bị thay thế phù hợp.

Kết luận

Giao thức điều khiển LED mặt dựng là một trong những yếu tố cần được xem xét khi lựa chọn vật tư và thiết bị cho hệ thống LED kiến trúc. DMX512 phù hợp với nhiều thiết bị điều khiển ánh sáng tiêu chuẩn, Art-Net hỗ trợ phân phối dữ liệu qua mạng Ethernet, còn SPI thường gắn với các dòng LED Pixel sử dụng IC tương thích. Đối với các đơn vị cung cấp vật tư LED Facade, việc nắm rõ đặc điểm từng giao thức giúp tư vấn bộ điều khiển, node chuyển đổi và LED phù hợp với yêu cầu thực tế. Trước khi lựa chọn, hãy kiểm tra datasheet, chuẩn tín hiệu và khả năng tương thích giữa các thiết bị để đảm bảo hệ thống có thể hoạt động đồng bộ.
