Quy trình đấu nối LED ngoài trời là yếu tố quan trọng giúp hệ thống chiếu sáng biển quảng cáo, mặt dựng tòa nhà và công trình kiến trúc vận hành ổn định trong điều kiện thời tiết khắc nghiệt. Khác với hệ thống sử dụng trong nhà, LED ngoài trời phải đáp ứng các yêu cầu về khả năng chống nước, chống bụi, độ bền linh kiện và sự tương thích giữa nguồn điện với thiết bị chiếu sáng. Việc nắm rõ các bước kiểm tra và nguyên tắc đấu nối giúp hạn chế sự cố, giảm nguy cơ hư hỏng thiết bị và hỗ trợ quá trình vận hành lâu dài.
Để hiểu rõ quy trình đấu nối LED ngoài trời, trước hết cần nắm được vai trò của các thành phần trong hệ thống và những yêu cầu khác biệt khi sử dụng thiết bị ở môi trường ngoài trời.
Đấu nối LED là quá trình kết nối nguồn điện, bộ nguồn chuyển đổi và các thiết bị LED theo đúng thông số kỹ thuật. Với hệ thống chiếu sáng ngoài trời, các kết nối cần bảo đảm tính tương thích về điện áp, dòng điện, công suất và khả năng bảo vệ trước những tác động của môi trường.
Việc thực hiện đúng nguyên tắc đấu nối mang lại nhiều lợi ích thiết thực:
Đối với biển quảng cáo, hệ thống LED facade hay hộp đèn ngoài trời, sự cố tại một điểm kết nối có thể ảnh hưởng đến cả một khu vực chiếu sáng. Vì vậy, việc kiểm soát chất lượng kết nối ngay từ đầu là điều cần thiết.
Xem thêm: Nguồn LED 24V cho facade: Cách chọn nguồn phù hợp, ổn định
Trước khi đi vào từng bước, cần lưu ý rằng trình tự thực tế có thể khác nhau tùy loại LED, điện áp sử dụng và cấu tạo của hệ thống. Các công việc liên quan đến điện lưới và đấu nối cố định cần được thực hiện bởi người có chuyên môn phù hợp.
Bước 1: Kiểm tra thông số kỹ thuật của LED
Đầu tiên, cần xác định loại LED đang sử dụng và các thông số được nhà sản xuất công bố. Đây là cơ sở để lựa chọn bộ nguồn tương thích, tránh tình trạng cấp sai điện áp hoặc vượt quá dòng điện cho phép. Một số thông tin cần kiểm tra gồm điện áp định mức, dòng điện, công suất tiêu thụ, yêu cầu về cực tính và điều kiện môi trường sử dụng. Với LED dùng điện áp một chiều, cần phân biệt rõ cực dương và cực âm theo ký hiệu trên thiết bị.
Bước 2: Kiểm tra bộ nguồn và khả năng tương thích
Bộ nguồn có nhiệm vụ cung cấp điện áp hoặc dòng điện phù hợp với loại LED được sử dụng. Không phải mọi bộ nguồn đều có thể dùng chung cho các thiết bị chiếu sáng khác nhau.
Chẳng hạn, LED 12V cần được cấp điện áp đúng theo thông số của sản phẩm. Trong khi đó, một số thiết bị LED công suất cao sử dụng bộ nguồn dòng không đổi và phải được lựa chọn theo yêu cầu riêng của nhà sản xuất. Ngoài điện áp đầu ra, cần kiểm tra công suất định mức, dòng điện đầu ra, điều kiện tản nhiệt và khả năng bảo vệ của bộ nguồn.
Bước 3: Kiểm tra hệ thống kết nối và điều kiện an toàn
Trước khi thực hiện đấu nối, cần xác nhận nguồn điện đã được ngắt và có biện pháp ngăn đóng điện trở lại ngoài ý muốn. Đồng thời, kiểm tra tình trạng dây dẫn, đầu nối, vỏ bảo vệ và các dấu hiệu hư hỏng.
Đối với hệ thống ngoài trời, các điểm kết nối cần có giải pháp bảo vệ phù hợp với điều kiện lắp đặt thực tế. Những vị trí có nguy cơ đọng nước, tiếp xúc trực tiếp với mưa hoặc chịu tác động của độ ẩm cần được đặc biệt chú ý.
Bước 4: Thực hiện kết nối theo sơ đồ của nhà sản xuất
Sau khi hoàn tất các bước kiểm tra, người có chuyên môn tiến hành kết nối theo sơ đồ kỹ thuật tương ứng với thiết bị. Cần phân biệt đầu vào điện lưới và đầu ra cấp cho LED, đồng thời tuân thủ đúng cực tính nếu sử dụng nguồn điện một chiều.
Không nên tự ý thay đổi sơ đồ, ghép nối các bộ nguồn không tương thích hoặc sử dụng dây dẫn không đáp ứng yêu cầu tải điện. Với hệ thống có nhiều nhánh LED, phương án kết nối cần tuân theo tài liệu kỹ thuật của thiết bị.
Bước 5: Kiểm tra trước khi cấp điện và đánh giá hoạt động
Trước khi đưa hệ thống vào vận hành, cần kiểm tra lại các đầu nối, tình trạng cách điện, độ kín của vỏ bảo vệ và sự phù hợp của thiết bị bảo vệ điện. Sau khi người có chuyên môn xác nhận các điều kiện an toàn, hệ thống có thể được cấp điện để kiểm tra theo quy trình của nhà sản xuất.
Các dấu hiệu cần chú ý gồm LED không sáng, ánh sáng nhấp nháy, bộ nguồn phát nhiệt bất thường hoặc thiết bị bảo vệ điện tác động. Khi xuất hiện hiện tượng bất thường, cần ngắt điện và kiểm tra nguyên nhân thay vì tiếp tục vận hành.
Các bước trong quy trình đấu nối LED ngoài trời cần được thực hiện theo trình tự từ kiểm tra thông số, xác nhận nguồn điện đến đánh giá hoạt động. Việc tuân thủ tài liệu kỹ thuật và quy định an toàn giúp giảm thiểu những rủi ro không đáng có.

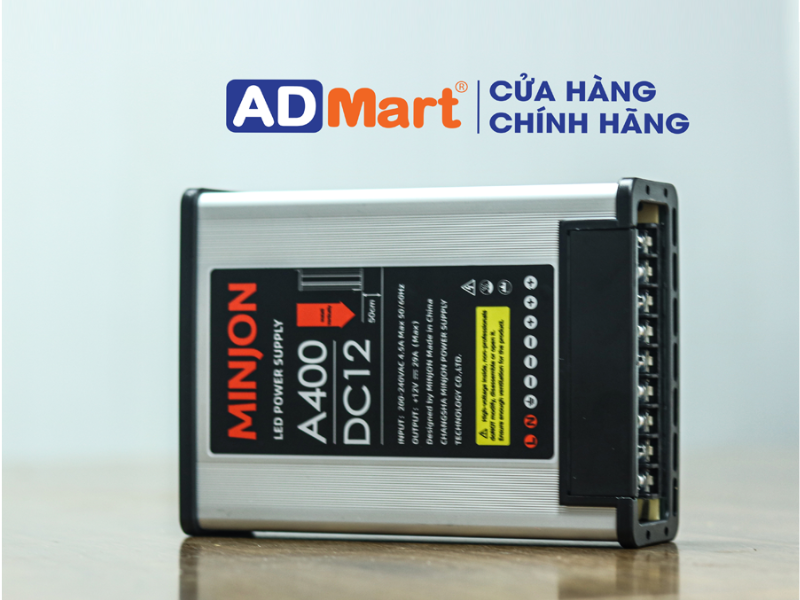

Quy trình đấu nối LED ngoài trời gồm những bước nào?
Bên cạnh trình tự kết nối, bộ nguồn là thành phần có ảnh hưởng lớn đến khả năng vận hành của hệ thống. Lựa chọn đúng nguồn giúp LED nhận được điện áp hoặc dòng điện phù hợp, đồng thời hạn chế các vấn đề phát sinh trong quá trình sử dụng.
Khi tìm hiểu quy trình đấu nối LED ngoài trời, cần phân biệt bộ nguồn theo điện áp đầu ra và đặc tính hoạt động thay vì chỉ dựa vào hình thức hoặc công suất ghi trên sản phẩm.
Một số tiêu chí cần xem xét gồm:
Đặc biệt, cần phân biệt khả năng chống nước, chống bụi của bộ nguồn với khả năng bảo vệ của toàn bộ hệ thống. Một bộ nguồn có cấp bảo vệ phù hợp không đồng nghĩa mọi đầu nối và dây dẫn đi kèm đều có khả năng chống nước tương đương.
Môi trường ngoài trời thường có độ ẩm cao, mưa, bụi và sự thay đổi nhiệt độ. Vì vậy, ngoài việc tuân thủ sơ đồ kết nối, cần quan tâm đến các yếu tố có thể ảnh hưởng đến độ an toàn và độ bền của thiết bị.
1. Bảo vệ các điểm kết nối khỏi nước và độ ẩm
Nước có thể xâm nhập qua đầu nối, lớp vỏ bảo vệ bị hở hoặc vị trí dây dẫn đi vào thiết bị. Do đó, cần sử dụng phụ kiện bảo vệ phù hợp và bảo đảm các điểm kết nối đáp ứng yêu cầu sử dụng ngoài trời. Không nên mặc định rằng băng keo thông thường hoặc vỏ bọc tự chế có thể thay thế giải pháp chống nước chuyên dụng.
2. Sử dụng dây dẫn đúng yêu cầu
Dây dẫn cần đáp ứng dòng điện làm việc, điều kiện môi trường và yêu cầu cách điện. Việc lựa chọn tiết diện dây không phù hợp có thể gây sụt áp, phát nhiệt và ảnh hưởng đến độ sáng của LED. Với hệ thống có khoảng cách cấp điện lớn, hiện tượng sụt áp cần được đánh giá dựa trên thông số tải và chiều dài đường dây thực tế.
3. Không bỏ qua yêu cầu nối đất và bảo vệ điện
Các thiết bị thuộc phạm vi yêu cầu nối đất bảo vệ phải được thực hiện đúng tiêu chuẩn áp dụng. Đồng thời, hệ thống cần có biện pháp bảo vệ điện phù hợp với loại nguồn, môi trường và đặc điểm công trình. Việc đấu nối điện lưới không nên được thực hiện khi không có chuyên môn hoặc không có biện pháp cô lập nguồn điện an toàn.
4. Kiểm tra định kỳ trong quá trình sử dụng
Sau một thời gian vận hành, dây dẫn và đầu nối có thể xuống cấp do nhiệt độ, độ ẩm hoặc rung động. Việc kiểm tra định kỳ giúp phát hiện sớm hiện tượng ăn mòn, lỏng kết nối, hư hỏng vỏ bảo vệ và các dấu hiệu bất thường của bộ nguồn.
Độ bền của hệ thống không chỉ phụ thuộc vào chất lượng LED mà còn liên quan đến dây dẫn, đầu nối và thiết bị bảo vệ. Kiểm soát tốt những yếu tố này giúp hạn chế sự cố trong điều kiện ngoài trời.
Những lưu ý quan trọng trong quy trình đấu nối LED ngoài trời
Ngay cả khi đã tuân thủ quy trình đấu nối LED ngoài trời, hệ thống vẫn có thể phát sinh vấn đề trong quá trình vận hành. Việc nhận biết đúng dấu hiệu giúp xác định hướng kiểm tra phù hợp và hạn chế thay thế linh kiện không cần thiết.
Một số tình trạng thường gặp bao gồm:
Khi xảy ra sự cố, cần ngắt nguồn trước khi kiểm tra các kết nối. Không tự ý tháo mở thiết bị đang mang điện hoặc tiếp tục vận hành khi phát hiện dấu hiệu cháy, mùi khét, nước xâm nhập hay lớp cách điện bị hư hỏng.
Nắm rõ quy trình đấu nối LED ngoài trời giúp người sử dụng hiểu được vai trò của bộ nguồn, dây dẫn, đầu nối và các thiết bị bảo vệ trong hệ thống chiếu sáng. Từ khâu kiểm tra thông số đến đánh giá hoạt động, mỗi bước đều cần tuân thủ hướng dẫn kỹ thuật và yêu cầu an toàn điện.
Đối với các công trình sử dụng LED quảng cáo hoặc LED facade, việc lựa chọn thiết bị phù hợp với môi trường ngoài trời và kiểm tra định kỳ là yếu tố quan trọng để hạn chế sự cố. Ưu tiên sản phẩm có thông số rõ ràng, nguồn gốc minh bạch và tài liệu kỹ thuật đầy đủ sẽ hỗ trợ quá trình vận hành, bảo trì về lâu dài.
