Bóc tách bảng vật tư (BOQ) cho dự án LED Facade từ bản vẽ mặt đứng

1. Bóc tách bảng vật tư (BOQ) cho LED Facade là gì?

Bóc tách bảng vật tư (BOQ) là quá trình xác định, phân loại và tổng hợp khối lượng vật tư, thiết bị cần thiết cho một dự án dựa trên hồ sơ bản vẽ và các tài liệu kỹ thuật liên quan. Với dự án LED Facade, BOQ giúp nhà thầu xác định số lượng đèn, bộ nguồn, bộ điều khiển, dây dẫn, phụ kiện kết nối và các thiết bị cần thiết cho hệ thống chiếu sáng mặt dựng.

Trong thực tế, bản vẽ mặt đứng thường thể hiện vị trí, phạm vi và cách phân bố đèn trên công trình. Tuy nhiên, chỉ dựa vào hình ảnh mặt đứng chưa đủ để xác định toàn bộ vật tư cần sử dụng. Người phụ trách cần đối chiếu thêm bản vẽ chi tiết, sơ đồ đấu nối, thông số thiết bị và yêu cầu điều khiển để lập danh sách đầy đủ.

Nếu khối lượng được xác định thiếu hoặc không đồng nhất giữa các tài liệu, nhà thầu có thể gặp tình trạng thiếu đèn, thiếu nguồn, sai loại bộ điều khiển hoặc không đủ phụ kiện kết nối khi chuẩn bị vật tư. Một bảng BOQ phục vụ dự án LED Facade thường có các nhóm thông tin:

• Thiết bị chiếu sáng: LED linear, pixel LED ngoài trời hoặc các dòng đèn theo hồ sơ thiết kế.
• Nguồn cấp: Bộ nguồn có điện áp, công suất và điều kiện hoạt động phù hợp với thiết bị.
• Điều khiển: Bộ điều khiển DMX, bộ chuyển đổi giao thức và các thiết bị liên quan nếu hệ thống yêu cầu.
• Vật tư kết nối: Dây nguồn, dây tín hiệu, đầu nối và phụ kiện tương ứng.
• Thông tin quản lý: Mã vật tư, đơn vị tính, khối lượng, thông số kỹ thuật và ghi chú cần xác nhận.

Tóm lại, BOQ không đơn thuần là bảng đếm số lượng đèn mà còn là cơ sở để kiểm soát tính đồng bộ của toàn bộ hệ thống. Bảng vật tư càng rõ ràng, nhà thầu càng thuận lợi trong việc chuẩn bị hàng hóa và phối hợp với các bên liên quan.

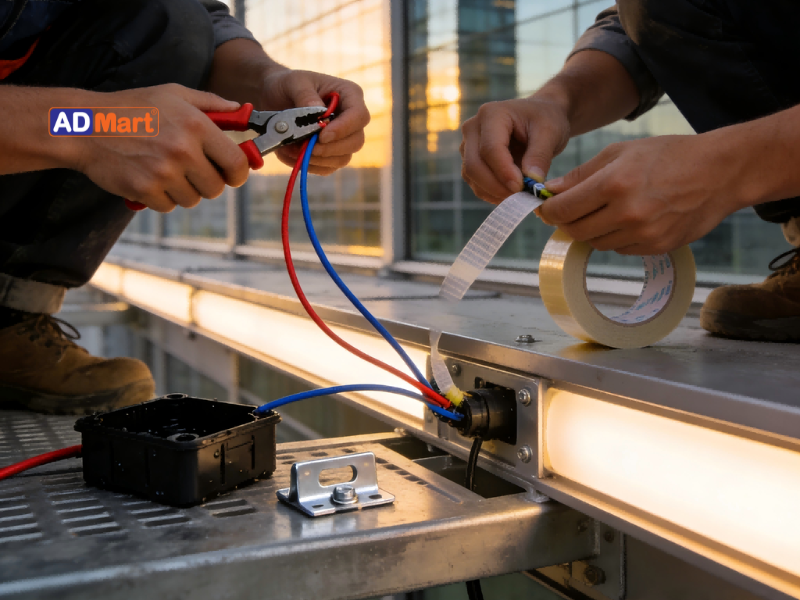

Bóc tách bảng vật tư (BOQ) cho LED Facade là gì?

2. Nguyên lý và tiêu chí bóc tách BOQ từ bản vẽ mặt đứng

Để lập bảng vật tư chính xác, người phụ trách cần hiểu mối liên hệ giữa vị trí đèn trên bản vẽ, phương án cấp nguồn và phương thức điều khiển. Bóc tách bảng vật tư (BOQ) cần dựa trên dữ liệu có thể đối chiếu, không chỉ dựa vào ước lượng bằng mắt.

1. Xác định khối lượng theo bản vẽ

Trước tiên, cần xác định các khu vực có sử dụng đèn, phân chia theo mặt đứng, tầng, trục hoặc nhóm chiếu sáng. Với từng khu vực, cần nhận diện mã thiết bị, chiều dài hoặc số lượng thể hiện trên bản vẽ. Đối với LED linear, khối lượng có thể được xác định theo chiều dài từng đoạn hoặc số lượng bộ đèn, tùy cách quy định trong hồ sơ. Với pixel LED, cần làm rõ phương thức thể hiện khối lượng theo số lượng điểm sáng, module hoặc cụm thiết bị. Không nên cộng gộp các loại vật tư khác đơn vị tính khi chưa có quy đổi được xác nhận.

2. Kiểm tra các thông số kỹ thuật

Khối lượng thiết bị cần đi kèm thông tin kỹ thuật để tránh đặt hàng sai chủng loại. Những thông số cần đối chiếu gồm điện áp hoạt động, công suất, cấp bảo vệ IP, phương thức điều khiển và điều kiện môi trường sử dụng. Với hệ thống DMX, cần xác nhận số kênh điều khiển, cách phân chia universe và khả năng tương thích giữa đèn với bộ điều khiển. Số lượng bộ nguồn cũng cần được xác định theo công suất tải, điều kiện vận hành và giới hạn kỹ thuật của từng model, không áp dụng một tỷ lệ cố định cho mọi dự án.

Tóm lại, khối lượng BOQ cần được xác định từ bản vẽ có kích thước, mã thiết bị và tài liệu kỹ thuật đã thống nhất. Những dữ liệu còn thiếu phải được ghi chú để xác nhận trước khi chốt danh sách vật tư.

3. Quy trình bóc tách bảng vật tư (BOQ) từng bước

Sau khi xác định nguyên tắc bóc tách, nhà thầu nên áp dụng quy trình thống nhất để dễ kiểm tra và cập nhật khi hồ sơ thay đổi. Cách làm này cũng giúp hạn chế sai lệch giữa bảng khối lượng, bản vẽ và danh mục đặt hàng.

Bước 1: Thu thập và kiểm tra hồ sơ

Tập hợp bản vẽ mặt đứng, bản vẽ chi tiết, sơ đồ nguyên lý, danh mục thiết bị và các yêu cầu kỹ thuật liên quan. Cần kiểm tra phiên bản hồ sơ để tránh bóc tách theo bản vẽ cũ.

Bước 2: Phân chia khu vực và mã hóa thiết bị

Chia công trình thành từng mặt đứng hoặc khu vực, sau đó gán mã cho từng loại đèn và thiết bị. Việc mã hóa giúp truy xuất vị trí trên bản vẽ và đối chiếu khối lượng dễ dàng hơn.

Bước 3: Tính toán khối lượng

Tổng hợp số lượng hoặc chiều dài thiết bị theo từng khu vực. Sau đó, đối chiếu với phương án cấp nguồn, điều khiển và kết nối để xác định những vật tư liên quan cần đưa vào BOQ.

Bước 4: Lập bảng kiểm tra

Bảng kiểm có thể sử dụng các cột sau:

Hạng mục	Nội dung cần xác nhận
Đèn LED	Mã đèn, số lượng, chiều dài hoặc đơn vị tính
Bộ nguồn	Điện áp, công suất, số lượng và khả năng tương thích
Điều khiển	Giao thức, số cổng, số universe nếu sử dụng DMX
Dây dẫn	Chủng loại, tiết diện, chiều dài theo hồ sơ
Phụ kiện	Đầu nối, cáp tín hiệu và phụ kiện liên quan
Tài liệu	Phiên bản bản vẽ và trạng thái xác nhận

Bước 5: Đối chiếu và chốt BOQ

So sánh bảng tổng hợp với bản vẽ, sơ đồ kết nối và danh mục thiết bị. Những nội dung chưa đủ dữ liệu cần được đánh dấu chờ xác nhận thay vì tự suy đoán.

Tóm lại, quy trình bóc tách nên có bước kiểm tra chéo trước khi phát hành bảng vật tư. Đây là cơ sở giúp nhà thầu quản lý thay đổi và giảm nguy cơ đặt thiếu hoặc sai thiết bị.

4. Những sai lầm thường gặp khi bóc tách vật tư LED Facade

Trong thực tế, sai lệch BOQ có thể xuất phát từ cách đọc bản vẽ, cách tính khối lượng hoặc việc chưa kiểm tra tính tương thích giữa các thiết bị. Nhận diện các lỗi thường gặp giúp nhà thầu chủ động kiểm soát ngay từ giai đoạn chuẩn bị vật tư.

Một số sai lầm cần lưu ý gồm:

• Chỉ đếm số lượng đèn trên mặt đứng: Bỏ qua chiều dài thực tế, mã thiết bị hoặc các vị trí chưa thể hiện đầy đủ.
• Không kiểm tra phiên bản bản vẽ: Dẫn đến khối lượng không khớp với hồ sơ cập nhật.
• Tính nguồn theo tỷ lệ cố định: Không kiểm tra công suất tải, điều kiện vận hành và thông số bộ nguồn.
• Bỏ sót vật tư kết nối: Chỉ tổng hợp đèn và nguồn mà chưa xác định dây dẫn, đầu nối hoặc thiết bị chuyển đổi cần thiết.

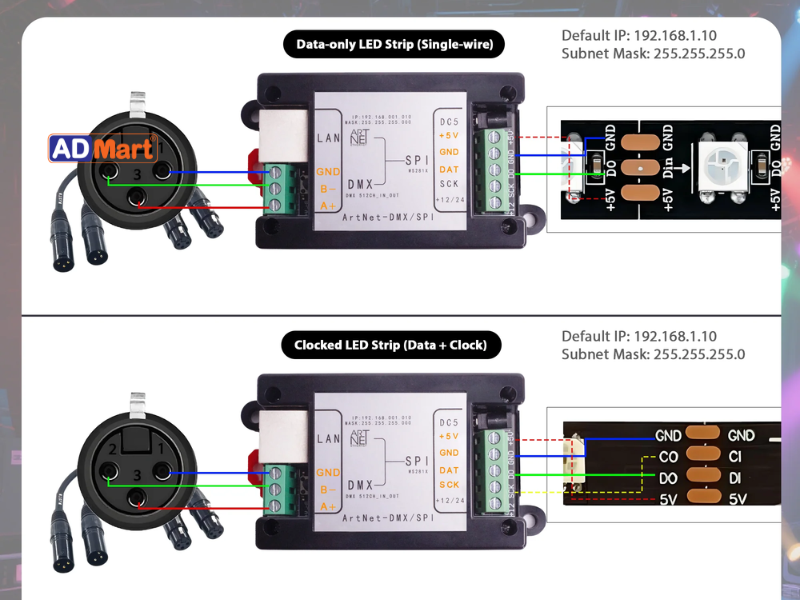

• Nhầm lẫn giao thức điều khiển: Chọn thiết bị không tương thích với hệ thống DMX hoặc Art-Net đang sử dụng.
• Không ghi chú phần chưa xác nhận: Khiến số liệu tạm tính bị hiểu nhầm thành khối lượng đã chốt.

Một nguyên tắc quan trọng là phân biệt rõ khối lượng đã xác nhận, khối lượng tạm tính và hạng mục cần làm rõ. Khi bản vẽ chưa đủ thông tin, cần yêu cầu bổ sung dữ liệu hoặc xác nhận từ bên phụ trách kỹ thuật.

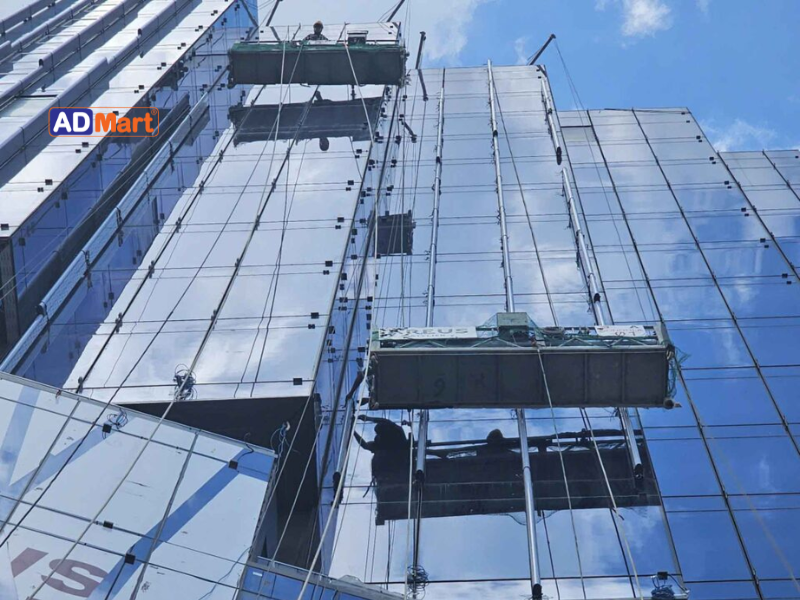

Những sai lầm thường gặp khi bóc tách vật tư LED Facade

5. Bộ vật tư tham khảo cho dự án LED Facade

Sau khi hoàn thiện khối lượng, nhà thầu cần đối chiếu BOQ với danh mục sản phẩm để lựa chọn đúng thiết bị và phụ kiện. Việc tham khảo theo từng nhóm vật tư giúp kiểm tra tính tương thích trước khi lập danh sách đặt hàng. Tùy theo hồ sơ dự án, các nhóm sản phẩm có thể bao gồm:

- Nguồn và LED: Dùng để xác định các dòng đèn và bộ nguồn tương ứng theo điện áp, công suất, môi trường hoạt động và yêu cầu chiếu sáng. Có thể tham khảo danh mục Nguồn – LED để đối chiếu các sản phẩm liên quan.

- LED linear DMX: Phù hợp với những hệ thống sử dụng đèn tuyến tính có hỗ trợ điều khiển DMX. Khi lựa chọn, cần kiểm tra giao thức, số kênh, thông số điện và khả năng tương thích với bộ điều khiển.

- Bộ vật tư chiếu sáng tòa nhà: Có thể gồm đèn, bộ nguồn, thiết bị điều khiển, dây tín hiệu và các phụ kiện kết nối theo yêu cầu của hồ sơ. Cần xác định rõ danh mục thực tế của từng dự án trước khi tổng hợp.

- Pixel LED ngoài trời: Cần kiểm tra loại pixel, phương thức điều khiển, điện áp, công suất và cấp bảo vệ phù hợp với môi trường sử dụng. Không nên mặc định mọi dòng pixel đều tương thích với cùng một bộ điều khiển.

Khi sử dụng danh mục sản phẩm, nên liên kết từng mã vật tư trong BOQ với trang sản phẩm tương ứng để người phụ trách dễ kiểm tra thông số. Các danh mục chưa có URL xác nhận trên website cần được bổ sung liên kết nội bộ sau khi kiểm tra địa chỉ chính thức.

Kết luận

Bóc tách bảng vật tư (BOQ) cho dự án LED Facade cần kết hợp việc đọc bản vẽ mặt đứng, xác định khối lượng và kiểm tra tính đồng bộ giữa đèn, nguồn, điều khiển cùng phụ kiện. Một quy trình rõ ràng giúp nhà thầu hạn chế sai sót và chủ động hơn trong việc chuẩn bị vật tư. Đối với các hạng mục chưa đủ dữ liệu, cần ghi chú và xác nhận trước khi chốt BOQ. Việc đối chiếu với danh mục sản phẩm và tài liệu kỹ thuật sẽ giúp lựa chọn thiết bị phù hợp với yêu cầu thực tế của công trình.
